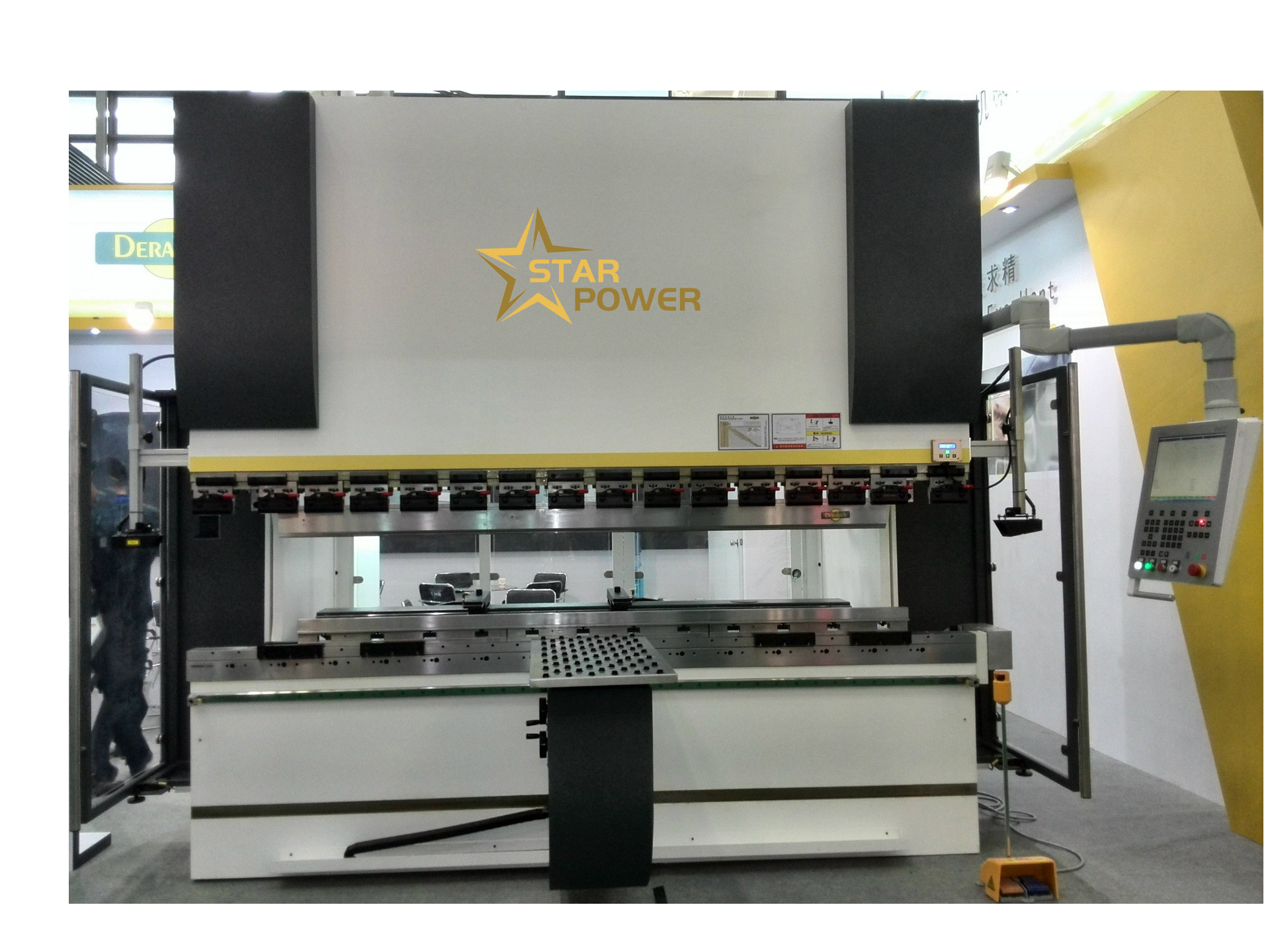

63 tonnellate2,5m Macchine per piegatura CNC Macchine per la fabbricazione di lavandini
FBT-63T / 2500 Torsione sincrona a asse torto CNC
documento tecnico
1. parametro tecnico:
| Modello della macchina | FBT -63T/2500 |
| Forza nominale | 630 kN |
| Lunghezza di piegatura | 2500 mm |
| Distanza tra le colonne | 2000 mm |
| Profondezza della gola | 300 mm |
| colpo di scorrimento | 100 mm |
| altezza aperta | 685 mm |
| SLeader, veloce, giù. velocità | 100 mm/s |
| Velocità di ritorno dello slider | 80 mm/s |
| Velocità di funzionamento dello slider | 10 mm/s |
| Potenza del motore principale | 5.5 KW |
| Viaggio dell'asse X del blocco posteriore | 500 mm |
| Csistema di controllo | TP10S |
| Cassi di controllo | 2 Asse |
| Tipo di tavolo di lavoro | Banchi di lavoro a centro comune |
2. funzione Introduzione
1,10schermo touch HD da 0,2 pollici: basso consumo energetico, elevate prestazioni, intuitivo e semplice.
2, sistema operativo intelligente: funzioni complete, umanizzate, intuitive, semplici e facili da imparare, massimizzare
Accorciare il ciclo di formazione dell'operatore.
3- posizionamento rapido manuale dei singoli prodotti.
4Funzione di programmazione angolare.
5- Funzione di programmazione diretta.
6Controllo della posizione dello slider e misurazione della posizione dello slider con elevata precisione.
7Calcolo automatico del valore di estensione della lamiera.
8, la trazione posterioredifunzione di piegatura.
9, semplice funzione di modifica dei parametri, e ci sono due modalità di selezione di correzione.
10Funzione di stoccaggio dei prodotti: 100 programmi di prodotti (ogni programma di prodotti ha 20 procedure) e ampliati in base alle esigenze.
11. Altezza di ritorno del cursore regolabile: l'altezza di apertura del cursore in ogni processo di piegatura può essere programmata in modo indipendente per migliorare l'efficienza della produzione.
12Sistema di controllo: TP 10 S
2. cilindro di olio: sigillo NOK Giappone, con tecnologia di laminazione, il rivestimento superficiale più sottile può anche raggiungere 0,12 mm, con elevata resistenza all'usura.
3. Ogni componente del telaio adotta la struttura saldata in lamiera d'acciaio, dopo il trattamento di temperatura e il trattamento di invecchiamento a vibrazione, elimina la deformazione causata dallo stress di saldatura e dallo stress di lavorazione,e assicurare la precisione e la durata della macchina utensile.
4. La fusoliera adotta una struttura integrata saldata per un facile trasporto. L'intera lavorazione della grande macchina da foraggio può garantire la precisione della macchina utensile.
5La fusoliera, lo slider e altri componenti importanti sono analizzati dal software di analisi degli elementi finiti ANSYS per garantire l'affidabilità della macchina utensile.
6I cilindri a entrambe le estremità sono posizionati su entrambe le colonne per guidare direttamente lo scivolo; quindi la macchina è semplice e rigida.
Il cursore è sincronizzato dalla forza dell'albero di torsione e può sopportare un certo carico parziale; il cursore adotta una struttura di telaio, una forte rigidità,
Alta resistenza e deformazioni minime.
7. Lo stampo superiore è dotato del meccanismo di compensazione della precisione del ferro inclinato verso lo stampo superiore, che può far sì che il pezzo di lavoro raggiunga un'elevata precisione di piegatura
8. I valori di marcia della marcia posteriore e dello slider vengono visualizzati sullo schermo
9Questo sistema idraulico può realizzare il rapido declino dello scivolo, il lento declino, la velocità avanzata di piegatura, il rapido ritorno e l'arresto di emergenza dello scivolo nel processo di salita e discesa.
10Il controllo elettrico è centralizzato e affidabile, in particolare come segue:
Le strutture di alimentazione sono situate nella fusoliera, che sono controllate e realizzate attraverso lo schermo touch del pannello di controllo.
Equipaggiato con un interruttore a piedi, che può essere azionato attraverso la sua azione di piegatura diretta, conveniente e veloce.
Il sovraccarico e il cortocircuito del motore sono protetti dall'interruttore dell'aria.
11Materiale di stampaggio: 42 CrMo
4. configurare
| 1 | sistema di controllo numerico | TP10S |
| 2 | sistema di pressione idraulica | Haimen Xinli-XINLI |
| 3 | Motore | Yao da |
| 4 | pompa di ingranaggi | HONGYI |
| 5 | apparecchiature elettriche | Schneider; Omron |
| 6 | fonte | Taiwan; Ming Wei |
| 7 | componenti di guarnizioni | Norvegia |
| 8 | muffa | Trattamento termico a sfera |
| 9 | ||
| 10 |
5Dettagli della consegna:
1. idraulicalamieraMacchina di piegatura CNC, modello: FBT-63T / 2500mm un set
2. allegati casuali:
| 1 | tappeto di terra | 1set | |
| 2 | blocco posteriore | 4 pezzi | |
| 3 | pedali a piedi | 1pcs |
3Strumenti casuali:
| 1 | pistola ad olio | 1pcs | |
| 2 | Chiave inglese speciale per la macchina | 1 set |
5- Condizioni da fornire agli utilizzatori per l'uso della macchina utensile
1Fornitura di alimentazione: 380 V ± 10%, 50 Hz.
2Temperatura ambiente: 5~38°C (temperatura di lavoro).
3Umidità ambientale: l'umidità relativa è di 20 ~ 80% RH.
4State lontani dalle forti vibrazioni e dalle interferenze elettromagnetiche.
5Nessun gas nocivo e corrosivo, nessuna polvere.
6Tempo di consegna 15-20 giorni.
